你有没有遇到过这样的场景——
同一台设备打印，中心区域的零件完好，边角的却翘曲、开裂？又或者，整版打印的小件，有的达标、有的报废？
这不是运气问题，而是腔温不均。
市面上绝大多数桌面级与普通工业FDM打印机仅能做到"局部高温"，无法实现大尺寸腔体全域高温且温场均匀。高腔温考验设备的硬件耐热与功率稳定性，腔温均一性则考验整机结构、气流、算法、工艺的综合热管理能力。
FUNMAT PRO 610HT 二者兼得——300°C高温恒温腔，并通过第三方9点位全域测温认证。这是它区别于普通高温打印机的核心工业硬实力，也是稳定量产高性能、大尺寸、高精度零件的根本原因。
一、高腔温：解锁高性能材料，杜绝成型失效
1. 支撑高温特种材料成型
普通低腔温设备仅能打印 ABS、PLA 等普通材料，而工业级高恒温腔可满足 PEEK、PEI、PPSU、PEKK 等高端耐高温工程塑料的成型条件，适配航空、汽车、医疗等高附加值零件生产需求。
2. 抑制材料收缩与内应力
高性能材料熔融成型后冷却收缩率大，高腔温环境可大幅减缓零件冷却速度，弱化层间应力，从根源减少厚壁零件、实心结构的隐性开裂、内部疏松问题，提升零件结构强度与稳定性。
3. 提升层间粘结强度
高温成型环境让每一层耗材充分熔融融合，避免层间虚粘、剥离、强度不足的问题，让打印零件各向力学性能更均衡，满足工业零件受力使用标准。

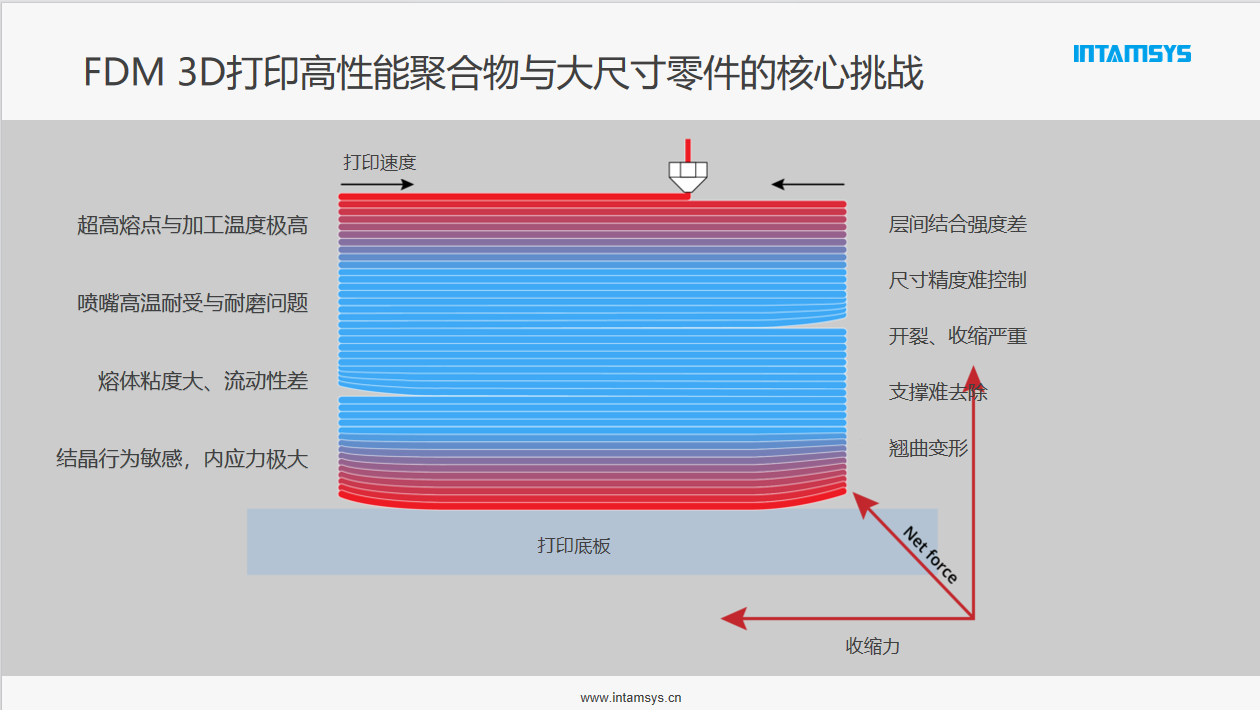

FDM打印高性能材料需同时解决温度、应力、粘结三大问题
二、腔温均一性：用数据说话
高腔温决定设备"能不能打高性能材料"，腔温均一性则决定"打得稳不稳、良率高不高、一致性好不好"。这是工业级 FDM 区别于桌面级设备的核心属性。
FUNMAT PRO 610HT 的腔温均一性，不是抽象的参数描述，而是由第三方权威机构实测验证的硬数据：
在300°C高温设定下，腔室全域9个测量点的均匀度仅12.2°C——这意味着即使是极限高温工况，610HT 的温场偏差也被严格控制在工业级领先水平，有效缓解了传统打印机"中心温度高、边角温度低、上下温差大"的冷热不均问题。
校准结果，单位（℃）
|
设定值 |
上偏差 |
下偏差 |
均匀度 |
波动度 |
不确定度 |
|
200 |
4.6 |
-1.9 |
5.9 |
±0.2 |
0.2 |
|
300 |
6.5 |
-6.5 |
12.2 |
±0.3 |
0.2 |
均匀的温场带来四大核心价值：
1. 降低变形风险，保障大尺寸零件精度
温差是零件翘曲、起边、开裂的核心诱因。腔温全域均匀时，零件整体同步受热、同步冷却，无局部应力集中，大尺寸结构件的翘曲、层裂风险大幅降低，尺寸精度稳定可控。
2. 批量打印高度一致
整版多件铺满打印时，托盘中心、边缘、上下区域成型环境高度一致，零件的尺寸、密度、表面质感、力学性能高度统一，显著减少"同版不同质"问题，大幅减少人工分拣筛选，满足工厂批量量产、质检交付标准。
3. 适配精密薄壁/细微结构
薄壁、镂空、细微结构散热极快，对温度敏感度极高。全域覆盖的恒温腔可避免局部快速冷却导致的结构塌陷、层纹明显、细节残缺、粘结不良等问题，大幅提升精密异形件的成型完整性与外观质感。
4. 降低调试与生产成本
温场全域均衡，无需针对打印位置反复调整工艺参数，材料适配兼容性更强，一台设备可稳定适配主流高性能工业材料打印。大幅减少参数调试时间、零件返工返修成本、材料损耗成本。
三、从"能打印"到"能量产"
高腔温保障材料上限与零件性能，腔温均一性保障生产稳定性与一致性。二者结合，让FDM打印从"试样级、不稳定的工艺"升级为工业标准化量产工艺——
高性能材料打得成
大尺寸零件打得准
批量产品打得稳
精密结构打得好
四、应用案例
案例一：大尺寸高性能零件成型
应用场景：航空航天、汽车工装领域大尺寸结构件、异形功能件打印，材料采用 PEEK、PEI、PPSU 等高性能耐高温工程塑料。此类材料对温度敏感度极高，传统打印机腔室边角、上下区域温差大，打印大尺寸零件时极易出现边缘翘曲、层间开裂等问题。
温场支撑：依托9点位测温数据佐证，FUNMAT PRO 610HT 610×508×508mm 大尺寸成型腔全域温场均衡，300°C高温恒温腔实测均匀度12.2°C。打印过程中零件整体受热、冷却速率高度同步，从根源降低温度应力。
落地效果：打印大尺寸 PEEK/PEI 结构件、汽车大型模具镶件时，零件翘曲、层裂风险大幅降低，边角变形显著改善。

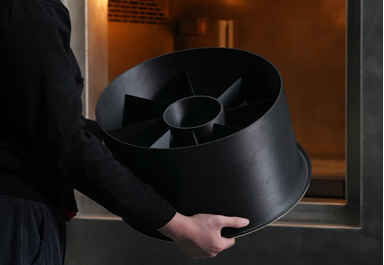

PEEK 高性能材料打印件
案例二：整版批量打印"件件一致"
应用场景：医疗耗材、电子绝缘配件、汽车小型精密配件的整版批量打印。用户核心痛点为：传统打印机腔室温度不均，导致同一托盘上中心、边缘打印的零件出现强度差异、尺寸偏差、表面质感不一的问题。
温场支撑：第三方9点位全域测温验证（CNAS认可No.L4678），设备成型腔上下、左右、前后所有区域温度偏差控制在12.2°C以内（300°C设定下）。整版铺满打印时，每一个零件所处的热成型环境高度一致，层间粘结、材料结晶、冷却收缩状态统一。
落地效果：一次性整版批量打印数十件小型精密零件，所有零件尺寸、强度、表面粗糙度高度一致，无边缘零件偏软、变形问题。批量打印批次稳定性大幅提升，可直接满足工厂标准化质检、批量交付要求。

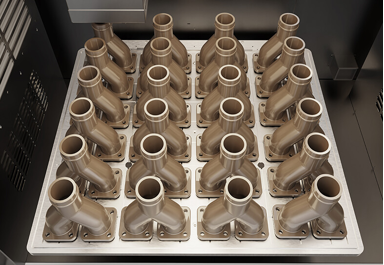

整版批量打印件 — 件件一致，无批次偏差

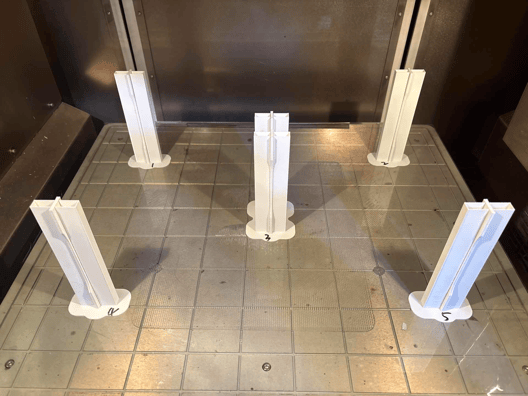

薄壁与精密结构打印件 — 全域恒温保障细微结构完整成型
第三方拉伸测试验证：
拉伸强度：6组样件平均值约 42.54 MPa，极差 3.60 MPa，变异系数≈2.8%；
弹性模量：均值约 2446 MPa，极差 219 MPa，变异系数≈3.7%；
总伸长率：1.9%-2.2%区间，6件高度收敛。
在工业 FDM 工艺下，6件连续打印的样件力学性能极差控制在 4% 以内——这正是腔温均一性带来的"全平台均匀固化环境"在 批量一致性 上的直接价值。

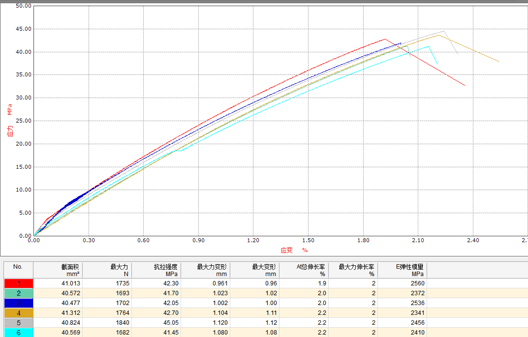

6组样件拉伸应力-应变曲线 — 数据离散度极低，证明批量力学性能一致性
案例三：复杂薄壁/镂空结构打印
应用场景：精密工装夹具、航空薄壁异形件、轻量化镂空结构件打印。薄壁、镂空结构壁厚薄、散热快，对腔温均匀性要求极高；传统设备局部温区偏低，薄壁区域快速冷却，易出现层间粘结不良、表面阶梯纹、结构塌陷等问题。
温场支撑：FUNMAT PRO 610HT全域均一温场可实现腔室恒温包裹式成型，无局部低温死角。打印薄壁、细微镂空结构时，全程保持稳定热环境，让每一层耗材充分熔融、均匀粘结，保障细微结构完整成型。
落地效果：打印1-2mm薄壁结构、复杂镂空异形件时，几乎无塌陷、无断层、无明显层纹，表面质感细腻均匀。层间粘结强度一致，零件整体力学性能均衡，不会出现局部强度薄弱区。

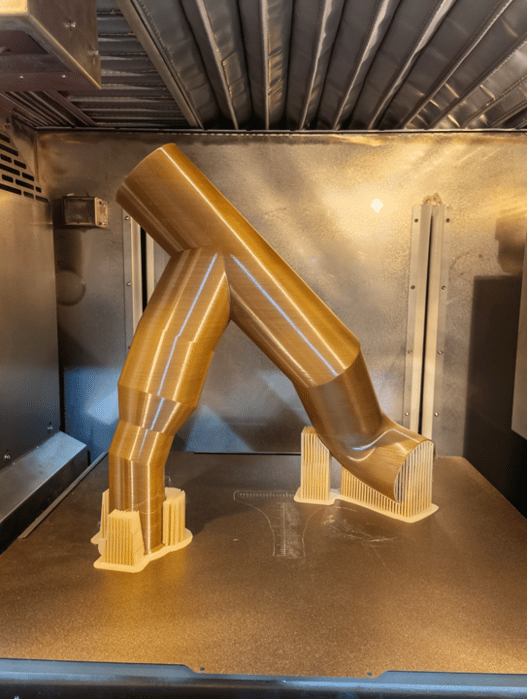

610HT 打印的大型Y形管结构件 — 大尺寸高性能零件成型实例
────────────────────────────────────────
结语
FUNMAT PRO 610HT的腔温均一性，不是抽象的参数优势，而是实打实的工业级打印保障：温差越小、变形越少、一致性越高、良品率越稳、材料适配越强。第三方9点位全域测温报告的权威验证（CNAS认可No.L4678），让大尺寸、高精度、批量、高性能材料打印告别"靠运气、靠调试、靠返修"，真正实现标准化、工业化稳定生产。
