2026 年 6 月，全球知名 3D 打印媒体 ALL3DP 发布了专题指南《This High-Tech Polymer Replaces Metal in Spacecraft, Implants & Defense: Your Ultimate PEEK 3D Printing Guide》，盘点了当前市场上最好的 PEEK 3D 打印机。在这份权威榜单中，INTAMSYS FUNMAT PRO 310 APOLLO 与 FUNMAT HT 被列为首位——这是对 APOLLO 在 PEEK 打印领域技术实力的国际认可。
参考文章：All3DP Ultimate PEEK 3D Printing Guide
那么问题来了——310 APOLLO 到底凭什么能打印好 PEEK？
本文从技术原理层面，给你一个完整的答案。
一、PEEK：金字塔尖的工程塑料
PEEK（聚醚醚酮），长期使用温度 260°C，拉伸强度接近 100 MPa，耐化学腐蚀、阻燃、生物相容——这些性能让它在工程塑料金字塔中稳居塔尖。
从航天航空的轻量化结构件、半导体制造过程中的耐腐蚀夹具、医疗领域的脊柱植入物、人形机器人的关节和传动部件，到传统工业中的电机绕线骨架，PEEK 正在越来越多的场景中替代金属，成为高性能终端零件的新选择。
3D 打印赋予了 PEEK 更大的自由度——复杂内流道、轻量化拓扑结构、小批量定制化生产，这些都是传统机加工难以实现的。
但在 FDM 工艺中，PEEK 也是最难驾驭的材料之一。
二、PEEK FDM 打印的三大核心难题
PEEK FDM 打印面临三大挑战：层间结合强度低、结晶不均匀、翘曲变形。
| 挑战 | 表现 | 根源 |
|---|---|---|
| 层间结合强度低 | Z 向强度仅为 XY 方向的 30-50%，层间脱粘断裂 | 界面结晶形成"隔膜"，阻断分子链扩散 |
| 结晶不均匀 | 底部过结晶、顶部欠结晶，性能梯度分布 | 逐层热历史差异导致结晶行为不一致 |
| 翘曲变形 | 底角抬起、尺寸偏差、打印失败 | 热收缩应力+结晶收缩应力双重叠加 |
这三个问题看似独立，实则同根同源——PEEK 在 FDM 工艺中的结晶行为失控。
PEEK 是一种半结晶聚合物，其分子链在特定温度区间内会折叠排列形成晶体结构。结晶度直接决定 PEEK 的强度、耐热性和耐化学性。PEEK 的结晶速率极快，在逐层堆叠的 FDM 工艺中，每层经历不同的热历史，导致结晶行为不可控。
难题一：层间结合强度低——Z 方向的致命短板
FDM 3D 打印的本质是逐层堆叠，每一层与前一层之间的结合靠高温下的界面焊接（welding）实现。焊接质量直接决定 Z 方向力学性能。
对于 PEEK 这种半结晶高性能聚合物，层间焊接面临一个根本性悖论：PEEK 最令人称道的性能——高强度、高耐热性、高耐化学性——都源于其高结晶度；但在 FDM 打印中，恰恰是快速结晶阻止了层间焊接的有效形成。
界面结晶"隔膜"效应——最核心的机制
这是 PEEK 层间结合强度低的根本原因，已被原子力显微镜(AFM)直接观测证实：
-
PEEK 挤出沉积后，熔体表面在极短时间内（秒级）开始结晶
-
表面迅速形成一层坚硬的球晶表皮（spherulite skin）——由大量微晶密集排列构成的结晶"隔膜"
-
这层结晶隔膜像物理屏障，阻止后续层的分子链扩散穿透到前一层
-
AFM 观察结果：层间焊接界面几乎完全被结晶域占据，焊接界面的微晶密度甚至比层内更高
-
结果：层间只有物理贴合而非真正的分子级融合→Z 向强度远低于 XY 方向
关键论文（Collinson et al., Additive Manufacturing, 2022）的发现：
-
在典型加工条件下，表面结晶阻止了有效的焊缝形成
-
焊缝区域的结晶密度比层内更高——这不是"温度不够"的问题，而是结晶抢先占领了焊接界面
-
通过控制热梯度以非晶态打印 PEEK，再进行两步退火→焊缝强度是原位结晶的6-8 倍
层间结合力不足的直接后果：
| 影响维度 | 具体表现 |
|---|---|
| Z 向拉伸强度 | Z 向强度通常只有 XY 方向的 30-50%（典型值：Z 向 13-20 MPa vs XY 向 80-100 MPa） |
| 断裂模式 | 层间脱粘(delamination)而非材料本体断裂→断口平滑如"揭开封皮"→韧性极差 |
| 各向异性 | XY 方向接近注塑级强度(~82 MPa)，Z 方向仅 13-20 MPa→各向异性比达 4-6 倍 |
| 应用限制 | 所有承受 Z 向载荷的应用（螺栓孔、承重结构、悬臂梁）都受此制约 |
难题二：结晶不均匀——性能一致性的隐患
PEEK 是半结晶热塑性塑料，分子链在特定温度区间内（Tg≈143°C 至 Tm≈343°C）折叠排列形成晶体结构。结晶度直接决定 PEEK 的力学性能、耐热性和耐化学性。
在 FDM 工艺中，结晶均匀度面临两个层面的挑战：
（1）逐层热历史差异——纵向不均匀
FDM 是逐层堆叠工艺，每沉积一层新材料，已有层都经历一次"加热-冷却"热循环：
-
底层：紧邻加热平台（~160°C），且被后续层持续保温→长时间高温→结晶充分甚至过结晶
-
顶层：沉积后直接暴露在腔室环境中→热条件与底层截然不同→结晶行为与底层不一致
-
中间层：介于两者之间，受周围层热传导影响
结果是：同一打印件从底到顶，结晶度可能存在显著梯度。
（2）腔室温度场不均匀——横向不均匀
打印腔室内不同区域存在温差，同一层不同位置的 PEEK 经历不同冷却速率，导致同一层内结晶度也不均匀。
结晶不均匀的直接后果：
| 影响维度 | 具体表现 |
|---|---|
| 力学性能一致性 | 不同部位强度、刚度、韧性存在梯度，存在"薄弱环节" |
| 耐热性能 | 非晶态 PEEK 在 150°C 以上即开始变形；半结晶 PEEK 可稳定至 240°C。结晶不均匀=耐热性不均匀 |
| 外观一致性 | 非晶 PEEK 呈半透明棕褐色，结晶 PEEK 呈不透明米黄色。结晶不均匀=颜色不均匀 |
难题三：翘曲变形——打印成功率的第一杀手
PEEK 在 FDM 打印中极易翘曲，根本原因是残余应力——打印过程中积累的无法释放的应力，当应力超过首层与平台的附着力时，打印件就从平台上"翘起"。
残余应力来源于两个叠加的收缩机制：
（1）热收缩应力——温度降巨大
PEEK 从挤出温度(~400°C)冷却到室温，经历约 380°C 的巨大温度降：
-
上层刚挤出时温度高、体积大；下层已冷却收缩
-
上层冷却收缩时向下牵拉已固化的下层→产生剪切应力
-
应力逐层累积，最终在底角集中释放→翘曲
（2）结晶收缩应力——体积进一步减小
PEEK 结晶相密度比非晶相高约 5%，结晶过程中分子链从松散排列变为紧密排列，体积进一步收缩。如前所述，FDM 打印中各层结晶行为不一致，导致结晶收缩量也不一致→形成非对称应力场→翘曲方向不规则、更难预测。
热收缩+结晶收缩的双重叠加是 PEEK 翘曲比 ABS 等非结晶材料更严重的根本原因。一旦翘曲开始，翘曲处与平台分离→散热条件改变→冷却更快→收缩更大→翘曲加速→恶性循环，严重时打印件完全脱离平台→打印失败。
翘曲变形的直接后果：
| 影响维度 | 具体表现 |
|---|---|
| 打印成功率 | 严重翘曲导致打印件脱离平台→打印失败。翘曲是 PEEK 打印失败最常见的原因之一 |
| 尺寸精度 | 底角抬起、整体弯曲，影响装配 |
| 结构完整性 | 即使未导致可见变形，残余应力也会削弱力学性能 |
| 后处理成本 | 需额外加工矫正翘曲，增加制造时间和成本 |
三、为什么 FDM 工艺难以控制 PEEK 的结晶行为
在注塑工艺中，PEEK 的结晶行为可以通过模具温度精确控制——封闭的模具提供了均匀的热环境，结晶过程可控且一致。但 FDM 工艺的本质决定了结晶控制极为困难：
-
开放环境：沉积层暴露在腔室空气中，不像注塑有封闭模具
-
逐层热循环：每沉积一层，已有层都经历一次加热-冷却循环，热历史复杂且逐层不同
-
温度梯度大：从挤出 400°C 到腔室环境，温差巨大
-
结晶速率快：PEEK 分子链在极短时间内开始折叠结晶，留给控制的时间窗口极窄
这些因素叠加，导致 PEEK 在 FDM 打印中的结晶行为基本处于"失控"状态——而这正是三大难题的共同根源。解决 PEEK FDM 打印难题的核心，在于精确控制 PEEK 在打印过程中的结晶行为。
四、310 APOLLO 的解决方案：多物理场热管理系统
不是"一个参数更好"，而是"系统级协同更优"
310 APOLLO 解决 PEEK 打印难题的核心，不是依赖某一个温度参数的提升——比如简单地把腔室温度调高——而是其多物理场热管理系统。
传统 PEEK 打印机的思路是"调高腔室温度"，这是一个单一参数的思路。310 APOLLO 的思路完全不同：系统级热管理。多个物理场（热场、流场、运动场）协同工作，通过精确控制每一层的冷却速率、温度梯度和热循环，全面管理 PEEK 的结晶行为。
这种系统级方法的优势在于：
-
不是"一个参数更好"，而是"多个参数协同更优"
-
不是简单地让材料"更热"或"更冷"，而是为每个位置、每个时刻创造最优的热环境
-
通过动态调节而非静态设置，适应不同打印阶段的热需求
动态热场调节——核心技术
310 APOLLO 热管理系统最具突破性的能力是动态热场调节：在打印过程中，系统根据当前状态实时调节热场分布，确保每一层 PEEK 在沉积后都经历最优的热历程。
这项技术对三大难题的作用是直接且根本性的：
| 作用方向 | 具体效果 | 解决的问题 |
|---|---|---|
| 管理界面结晶行为 | 精确控制沉积界面的热状态，有效调控 PEEK 在界面处的结晶行为，避免形成阻断分子链扩散的结晶"隔膜" | 层间结合强度低 |
| 统一逐层热历史 | 确保从底层到顶层，每一层经历一致的热循环，结晶行为保持均匀 | 结晶不均匀 |
| 平衡收缩应力 | 同时管理热收缩应力和结晶收缩应力，从根源上控制翘曲驱动力 | 翘曲变形 |
多参数协同：不是单一参数，而是系统优化
310 APOLLO 的热管理系统协调以下参数：
| 参数 | 规格 | 作用 |
|---|---|---|
| 腔室温度 | 最高 100°C | 提供基础热环境 |
| 平台温度 | 最高 160°C | 确保首层附着和底层热状态 |
| 喷嘴温度 | 最高 450°C，控温±2°C | 控制熔体温度和挤出流动性 |
| 动态热场 | 实时调节 | 管理沉积后结晶行为和热应力分布 |
| 打印速度 | 最高 200 mm/s | 控制层间热传导和散热时间 |
| 层厚 | INTAMSUITE NEO 自动优化 | 控制热传递路径 |
关键在于：这些参数不是独立设置的，而是由系统根据材料特性、几何特征和打印阶段进行协同优化。任何一个参数的变化都会影响其他参数的最优值——只有系统级协同才能实现真正的最优结果。
全链条品控：从材料到软件
除了热管理系统，310 APOLLO 在各个环节都为 PEEK 打印做了系统化设计：
-
材料干燥：3kg 密封干燥料仓，65°C 加热+分子筛+实时温湿度监控。PEEK 吸湿后在 400°C 以上会引发不可逆的水解降解——分子链断裂，材料强度永久下降。
-
软件协同：INTAMSUITE NEO 切片软件协调温度、流量、运动路径，根据材料和几何特征自动优化工艺参数，智能路径规划减少应力集中。
-
平台系统：INTAMQuality™ 通过完整记录打印全过程实测数据、线材信息与切片数据，结合可视化呈现与综合分析，精准满足工业级用户对质量追溯与量化质控的核心需求。
五、实测对比：数据会说话
理论和设计再好，最终也要用实测数据来验证。我们用 310 APOLLO 和市面上其他 PEEK 3D 打印机，在相同条件下打印相同的 PEEK 样条，进行了一系列对比测试。

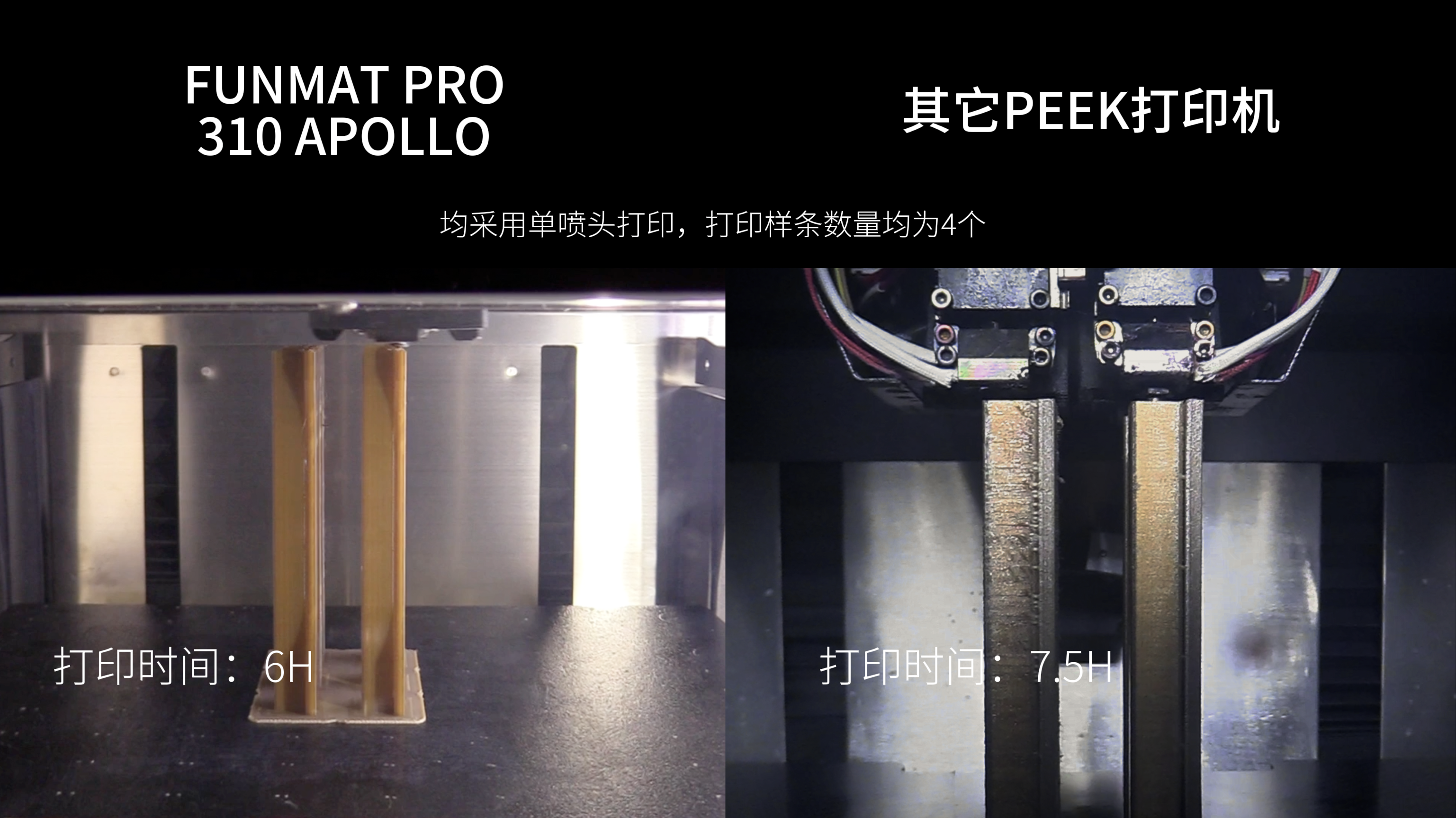

测试 1：打印效率对比
在相同模型、相同材料条件下，310 APOLLO 的打印耗时显著短于对比设备。
传统 PEEK 打印往往需要牺牲速度换取性能，而 310 APOLLO 通过精准热管理，实现结晶可控与高速打印兼得，最高打印速度达 200 mm/s。是其他设备的近 4 倍。

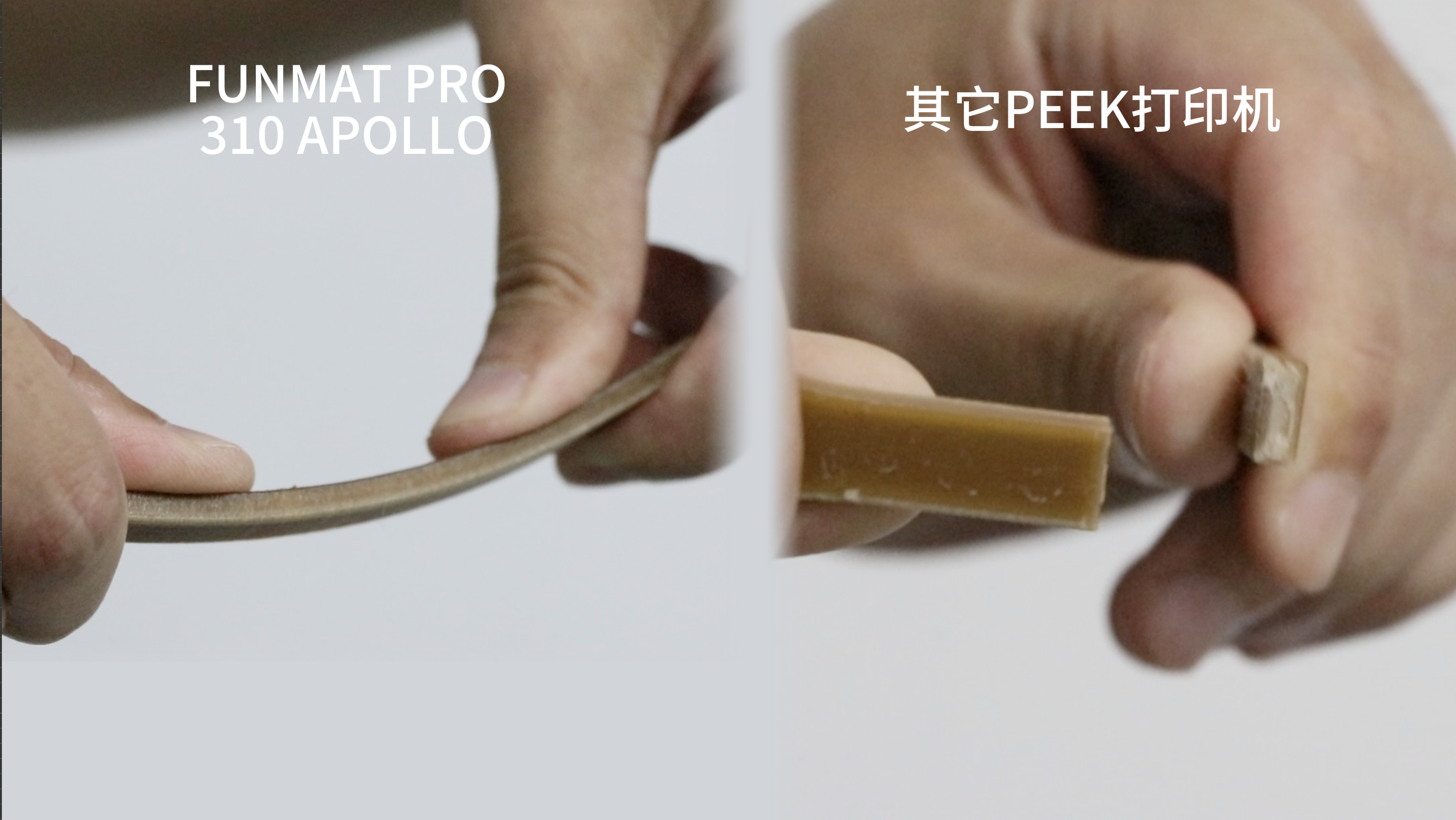

测试 2：手掰样条——最直观的强度差异
这是最简单也最直观的测试：用手直接掰 PEEK 打印样条。
其他 PEEK 打印机的样条，用手一掰就沿着层间界面"啪"地断开了——断面光滑整齐，这是典型的层间脱粘：层与层之间只有物理贴合，没有真正的分子级融合，结晶"隔膜"阻断了焊接。
310 APOLLO的样条，用力掰弯后回弹，不断裂。即使加大力度强行折断，断面也是粗糙不规则的撕裂形貌——这是材料本体断裂，说明焊接真正融合了，层间结合力已经达到了材料本身的强度水平。

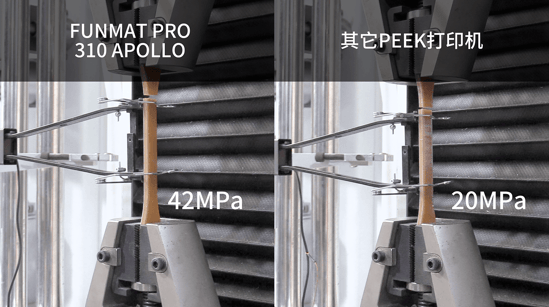

测试 3：Z 向拉伸测试——42 MPa vs 20 MPa
最严格的验证来自 Z 向拉伸测试。我们将样条沿层间方向（Z 向）进行拉伸，直接量化层间结合强度。
测试结果：
| 指标 | 310 APOLLO | 其他 PEEK 打印机 | 差异 |
|---|---|---|---|
| Z 向拉伸强度 | 42 MPa | 20 MPa | 提升 70% |
.png?width=549&height=308&name=3-z%E5%90%91%E6%8B%89%E4%BC%B8%20(1).png)
总结：从根源上解决，而非从参数上修补
回到最初的问题：为什么 310 APOLLO 是最好的 PEEK 3D 打印机？
答案不是"腔室温度高了几度"，不是"某一个参数调得更好"，而是 310 APOLLO 从根源上解决了 PEEK 在 FDM 工艺中结晶行为失控的问题。
310 APOLLO 通过系统级热管理——协调腔室温度、平台温度、喷嘴温度与动态热场调节——对 PEEK 在打印全过程中的结晶行为进行系统级精确控制，从根本上突破层间结合、性能一致性和翘曲控制三大挑战，为工业级 3D 打印 PEEK 应用提供更加可靠的解决方案
